닌텐도스위치 조이콘 버튼 수리 후기

닌텐도 스위치 조이콘 L버튼 고장으로 키 씹힘이 발생하여 수리하였습니다.

수리는 버튼 스위치가 달린 리본케이블을 교체해주면 됩니다.

(L버튼 : 왼쪽 검지로 누르는 버튼)







리본 케이블 주문



부품은 알리익스프레스에서 주문했는데, 부품 가격은 저렴한데 배송이 약 25일정도 걸렸습니다.

저렴하게 구입하실 분은 아래 링크를 클릭하셔서 구입하시면 되고, 빠른 배송을 원하시면 국내 배송 쇼핑몰에서 구입하시면됩니다.

​

https://s.click.aliexpress.com/e/_mPDcsrG

0.33US $ 14% OFF|Replacement For Nintend Switch Joycon Zr Zl L Sl Sr Button Key Ribbon Flex Cable For Ns Repair Cable - Accessor





스위치 리본케이블 전체 세트를 구입할 수도 있고 필요한 부품만 구입할 수도 있습니다.

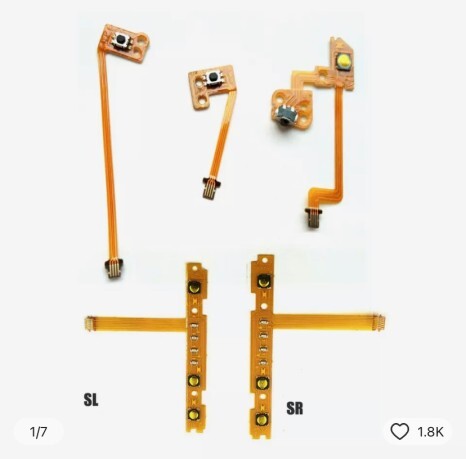

리본 케이블은 5종류인데 아래와 같습니다.

​

ZL, ZR : 트리거 버튼으로 중지로 파지하는 버튼이 있는 리본 케이블

SL, SR : 충전부위 리본 케이블

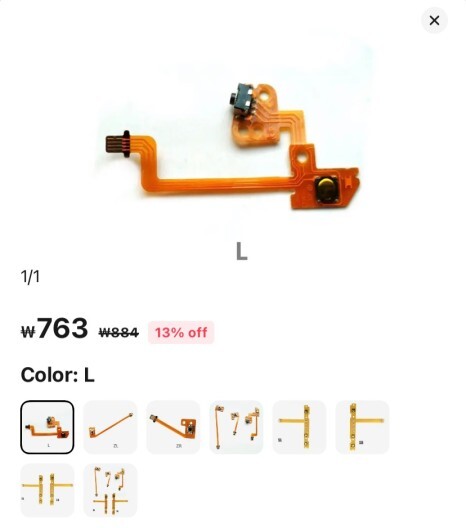

L : 검지로 누르는 버튼이 있는 리본 케이블(왼쪽 오른쪽 공용)

​

저는 L버튼만 고장이라 L 리본 케이블만 구입했습니다. 오른쪽 검지로 누르는 R 버튼 고장 시에도 L 리본 케이블을 구입하시면 됩니다.









분해



우선 조이콘을 분해하려면 Y드라이버와 + 십자 드라이버가 필요합니다.

​

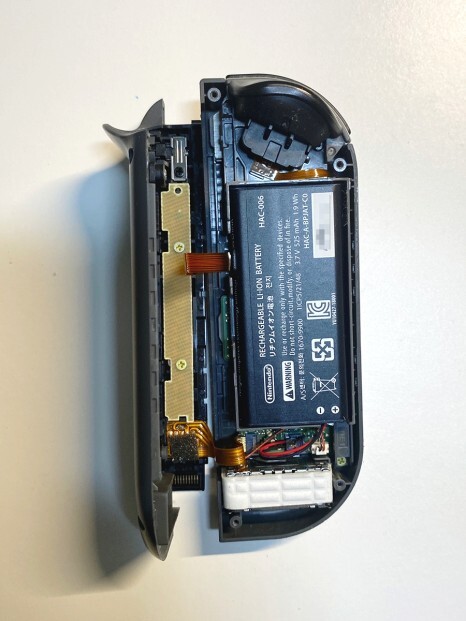

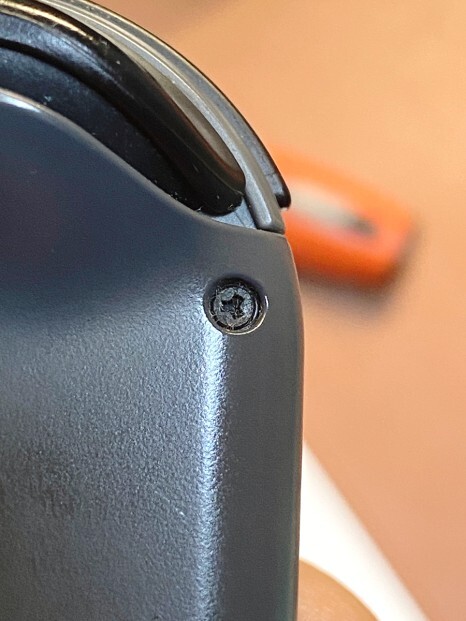

Y 나사 4개를 풀고 나면 아래 사진 처럼 열 수 있습니다.

케이블이 연결되어 있기때문에 케이블이 끊어지지 않도록 살살 열어야 합니다.





​

​

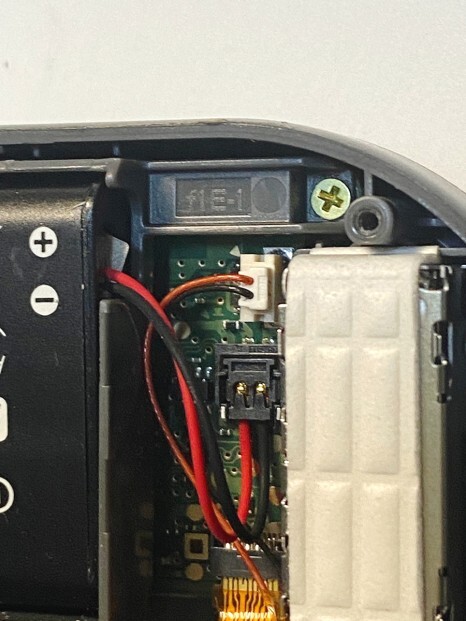

케이블 교체 전 배터리 커넥터를 분리해 줘야 합니다.

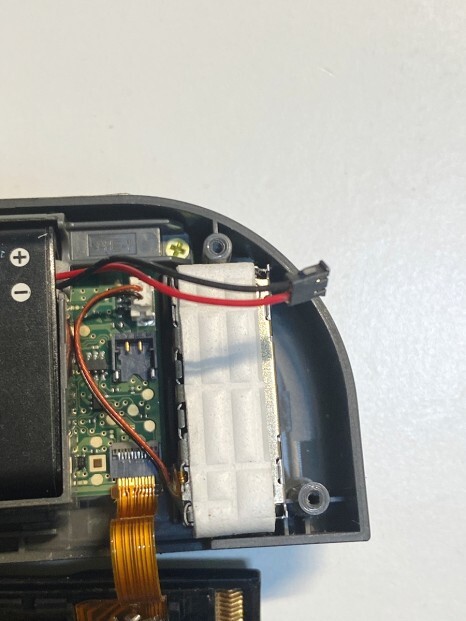

배터리에서 조이콘으로 연결되는 검정색 컨넥터를 들어올려 분리해 줍니다.

사진은 확대되어 커 보이지만 정말 작기 때문에 핀셋으로 잡고 살살 들어 올렸습니다.





​

​

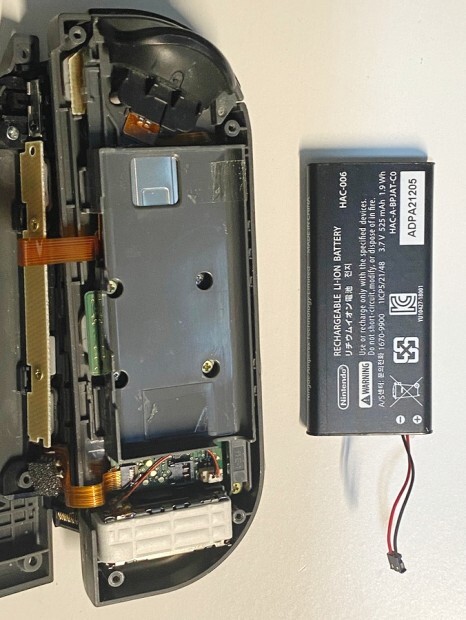

배터리는 양면테이프로 고정되어 있기 때문에 배터리를 올리면 분리할 수 있습니다.

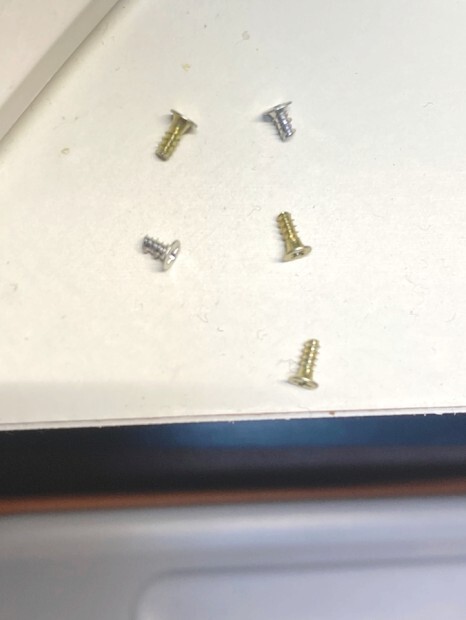

배터리를 고정하는 플라스틱 커버는 5개 나사를 풀어주면 분리가 가능한데, 나사 사이즈가 다르기 때문에 섞이지 않게 주의해야 합니다.





​

​

이제 L 케이블만 교체해주면 되는데요.

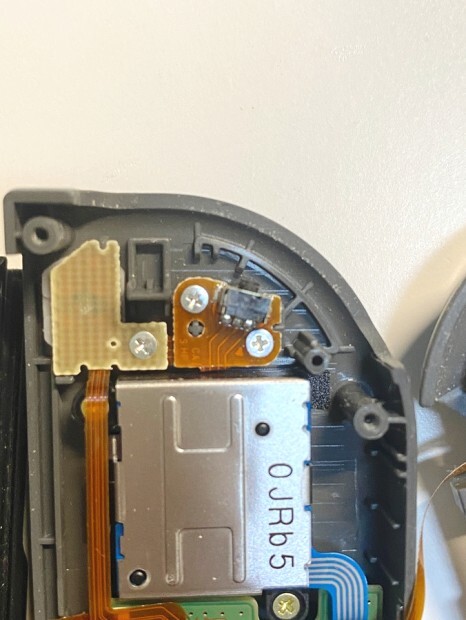

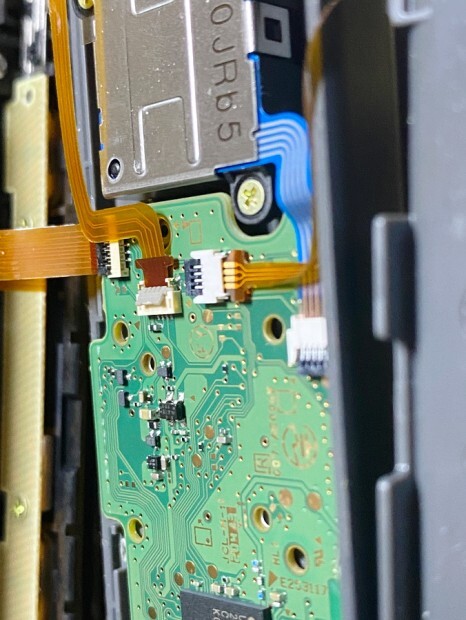

마지막 나사 3개 풀고 커넥터를 들어올려 리본 케이블을 당겨서 빼주면 됩니다.





​

​

조립은 분해의 역순



리본케이블을 교체하고 역순으로 다시 조립해 주면됩니다.

​

부품이 작아 난이도는 살짝 어려울 수도 있는데, 마이너스 손이 아니면 도전해볼만한 난이도 입니다.

​
