스마트워치 분해 / 조립하기 (콜미 p8)



스마트 워치 고장으로 분해를 시도해 봤습니다.



뚜껑을 여는 순간 되돌아 올 수 없기 때문에

따라하는 것은 추천하지 않습니다.

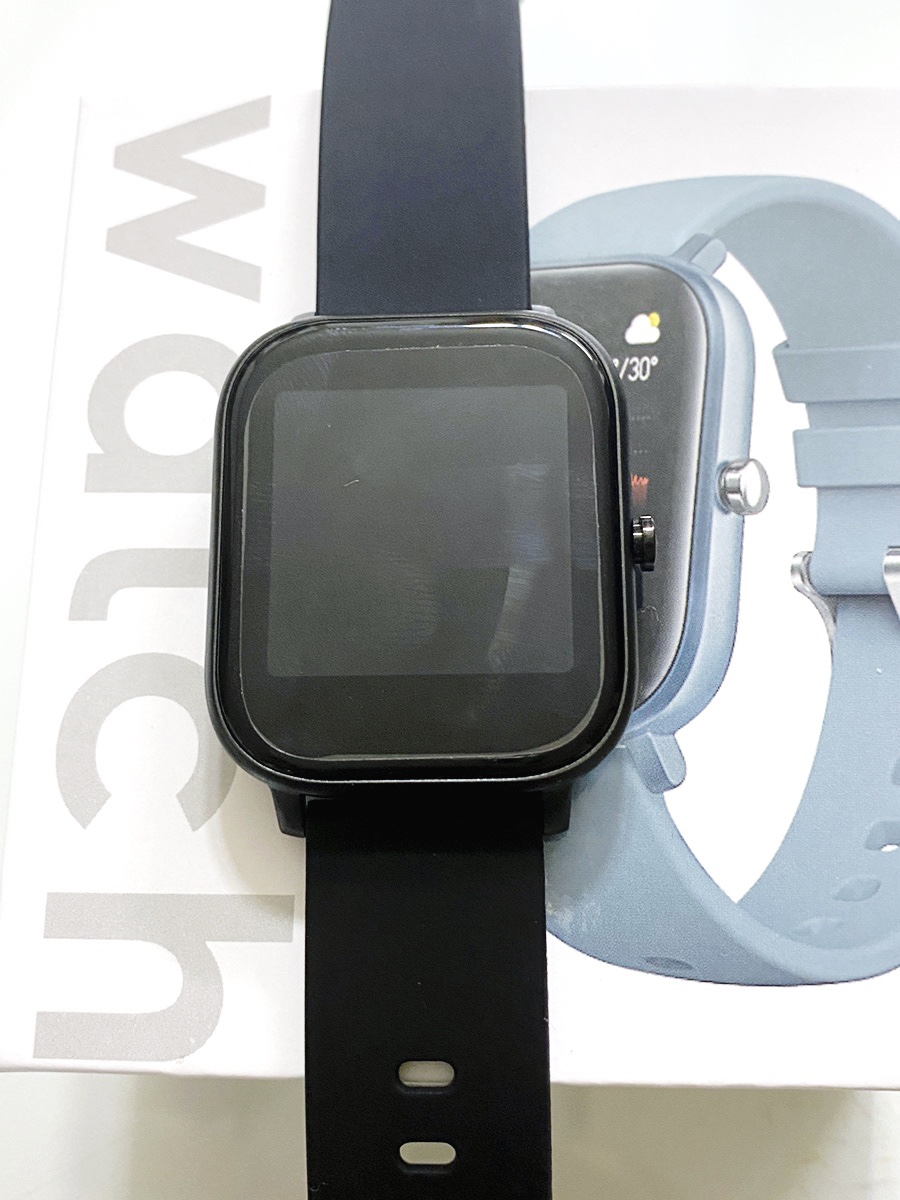

분해할 모델은 colmi p8 이며,

국내 정발 모델은

하빗 m9006 입니다.





국내 정발 제품은 AS가 가능하니 문제 생기면

AS받으시는 것이 좋습니다.







분해

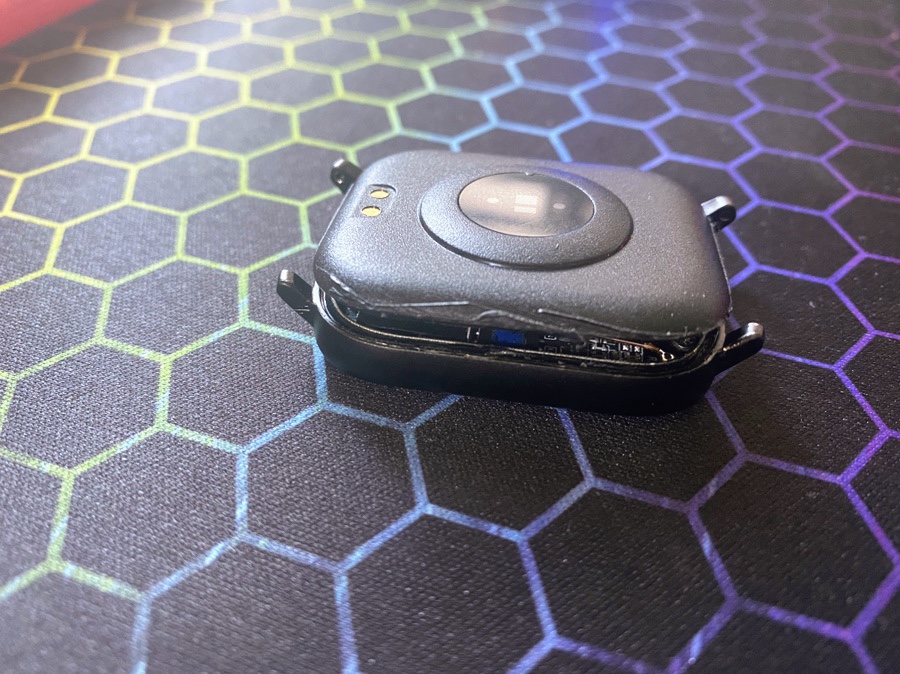

스트랩을 제거하고 뒷면 틈을 칼로

살살 여러번 칼질을 했습니다.



틈이 작고 내부에 배터리가 있기 때문에

매우 조심해서 작업하였습니다.



틈을 만든 후 스틸 분해 도구를 이용해 벌려 주었습니다.

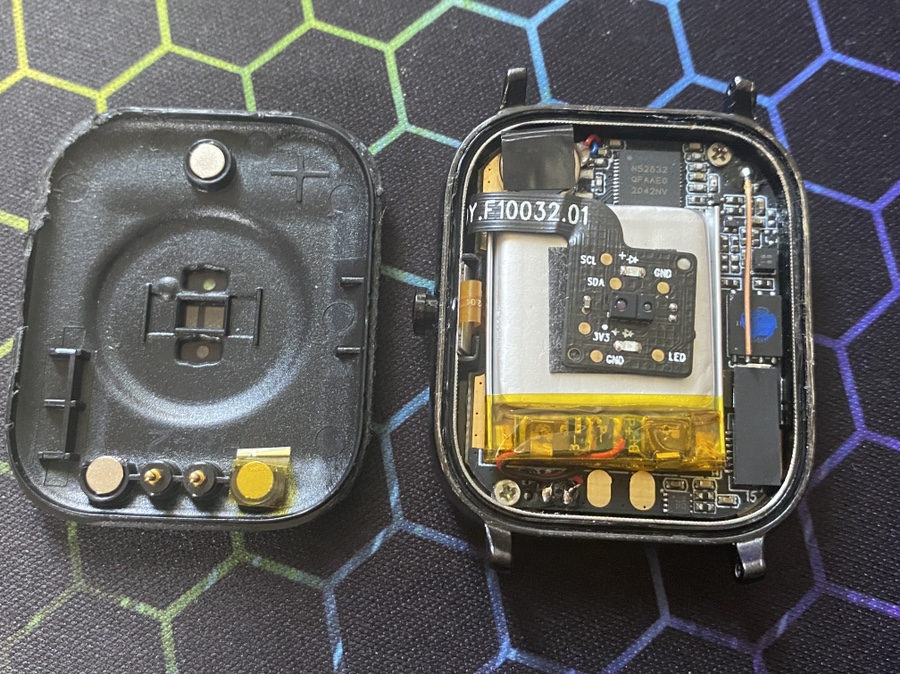

뚜겅에 자석이 3개 붙어 있네요.

작지만 자성은 꽤 센편입니다.

배터리 위에 양면 테이프로 센서가 붙어있습니다.







방수 실링이 전체적으로 감싸고 있네요.





10자 나사 2개를 제거하니 기판을 들어 낼 수 있었습니다.

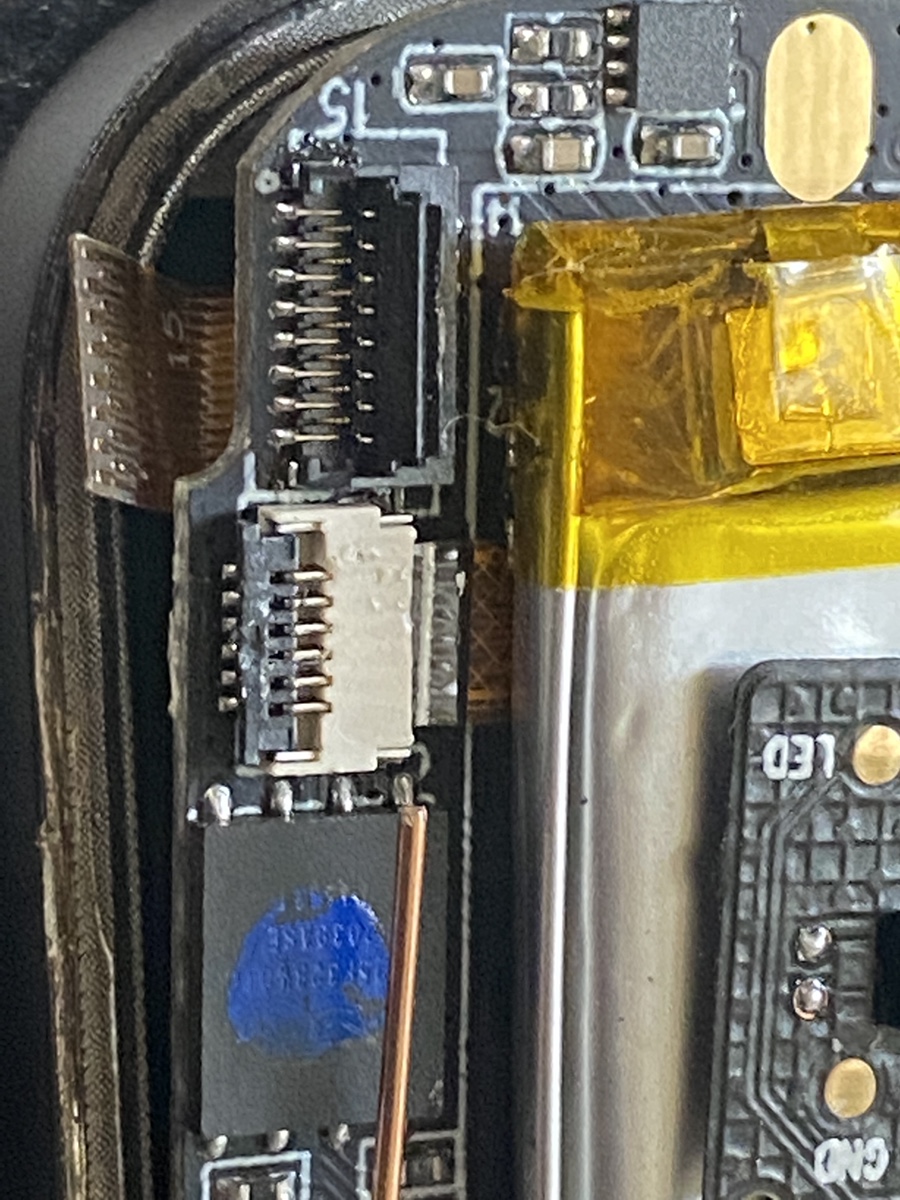

이 부분의 검정 테이프를 제거하니

액정 케이블과 터치 케이블 연결되어 있는

부분을 찾을 수 있었습니다.





액정과 터치패널로 연결되는

케이블을 조심스럽게 제거해줬습니다.

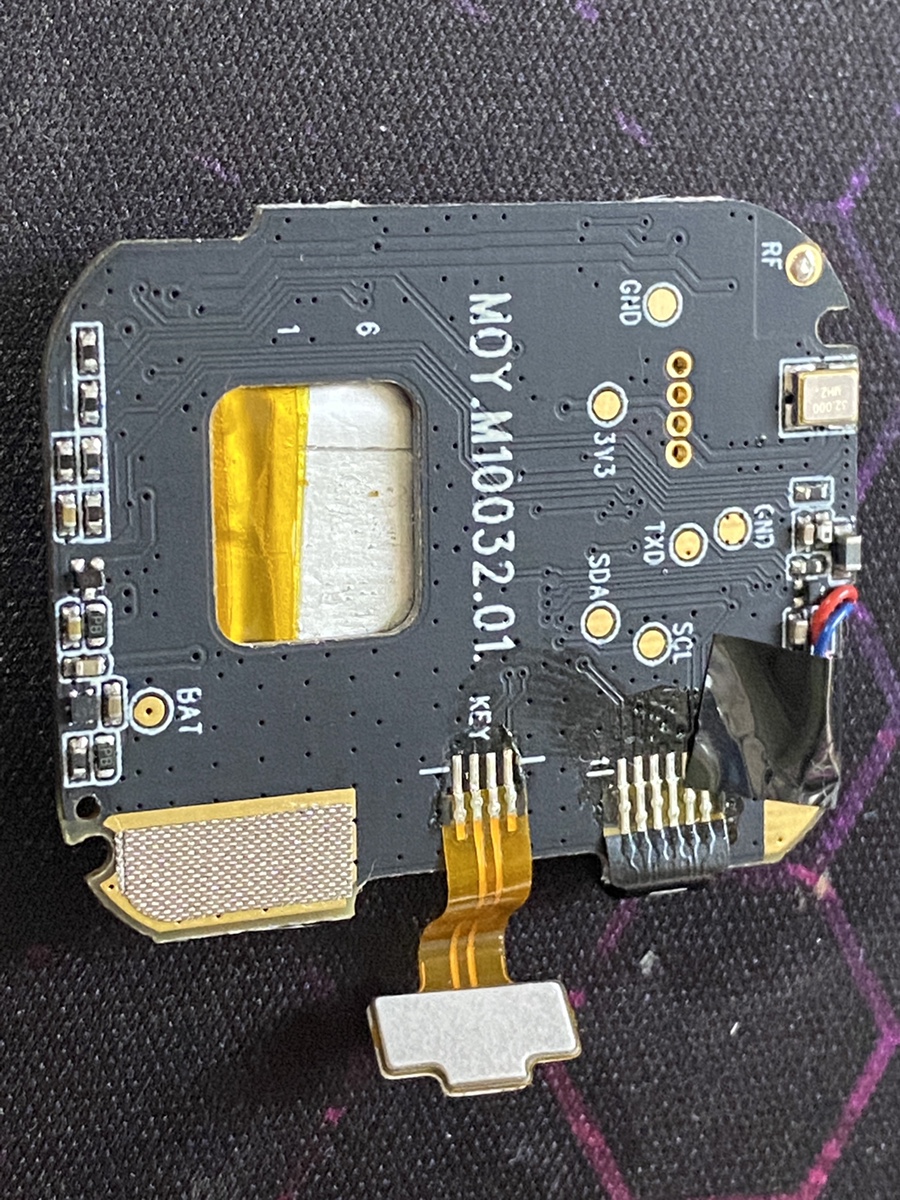

분리한 보드의 전면과 후면 입니다.

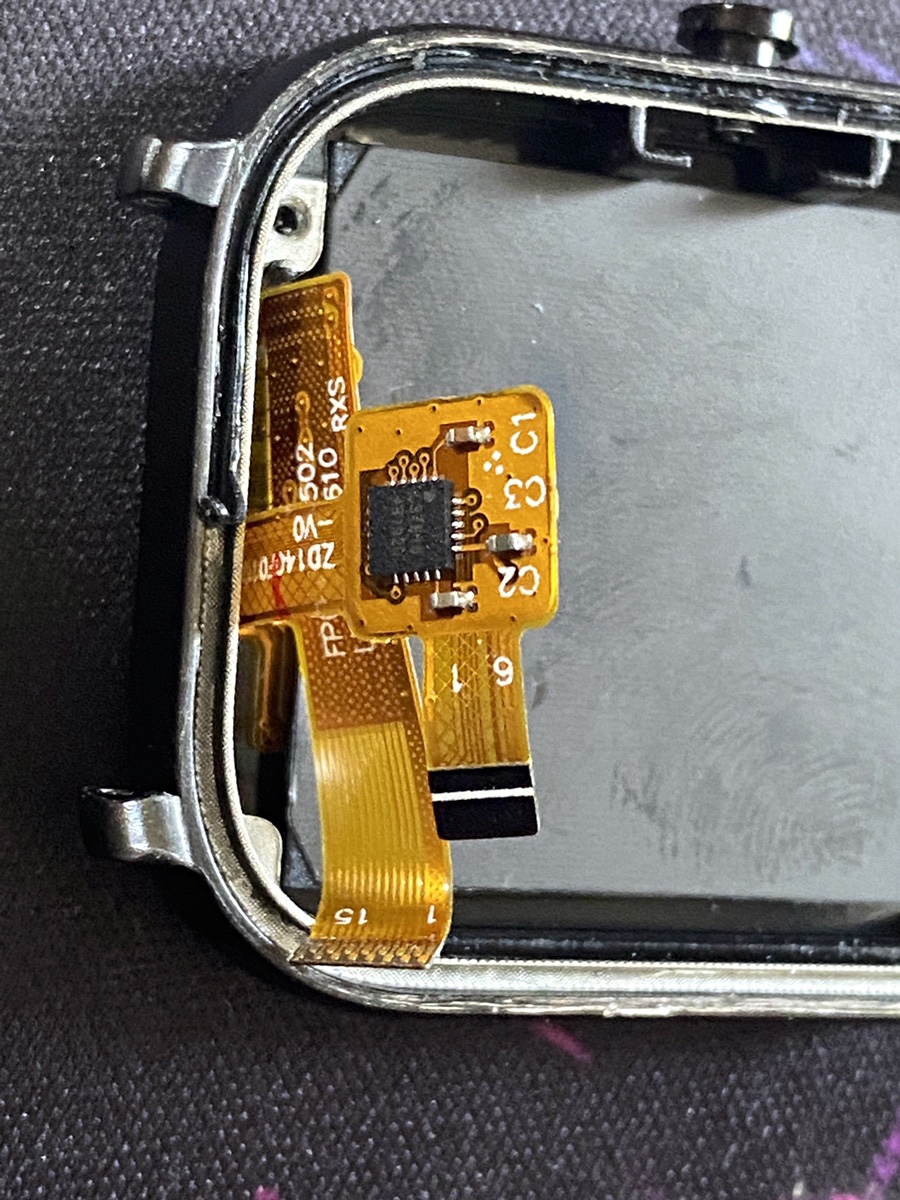

터치 패널 케이블 입니다.







조립



조립은 분해의 역순인데요.



액정과 터치 케이블을 다시 꼽는게 어려웠습니다.

액정이 정상적으로 나올 때까지

여러번 시도해서 성공했습니다.



용두 버튼도 제 위치를 잡아주고

나사를 조립합니다.





저가형 스마트워치 내부가 궁금해서 열어봤으며

제 능력으로 고장 증상을 수리하는 건 불가능했습니다.
