로지텍 마우스를 오래 사용하다보면 버튼 부분이 고장이 나는데요.
로지텍 마우스 고가 모델들은 가격들이 고가라서 수리해서 사용하는 경우도 있습니다.

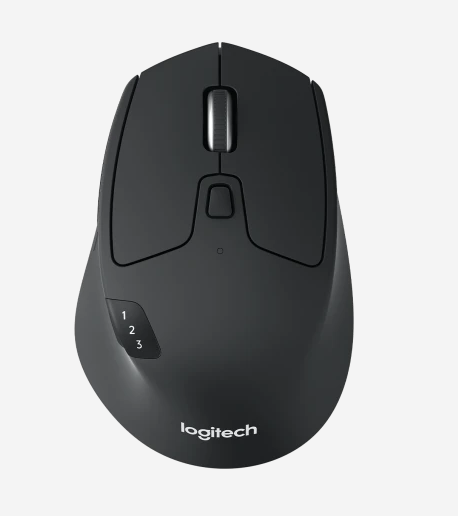

보급형 모델인 M720 모델의 경우도 수리가 가능하기 때문에 버튼 수리 방법을 안내해 드리겠습니다.
분해1. 나사 풀기 (5개 나사)
버튼을 교체하려면 나사를 풀고 분리해야 하는데요. 건전지 덮게를 제거하면 2개 나사를 풀수 있습니다.

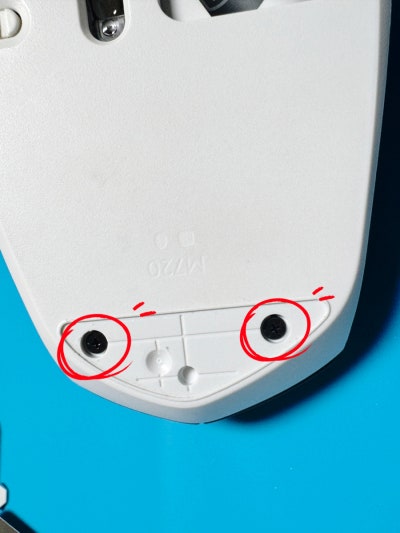

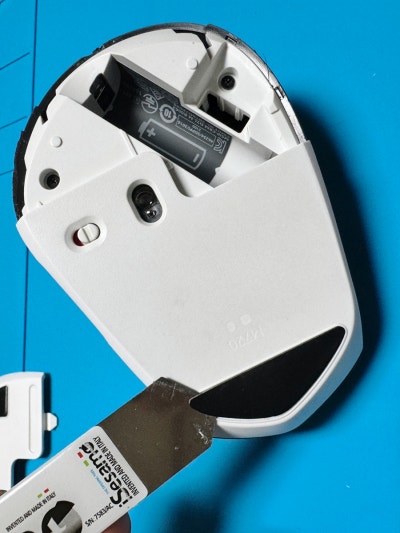

2개를 더 풀어야 하는데, 2개는 마우스 피트를 제거해야만 보이기 때문에 분해 도구를 이용해 피트를 조심스럽게 제거해줍니다.
분해도구를 이용하기 전에 헤어 드라이기로 열을 가해 주면 잘 분리됩니다.
 |
 |

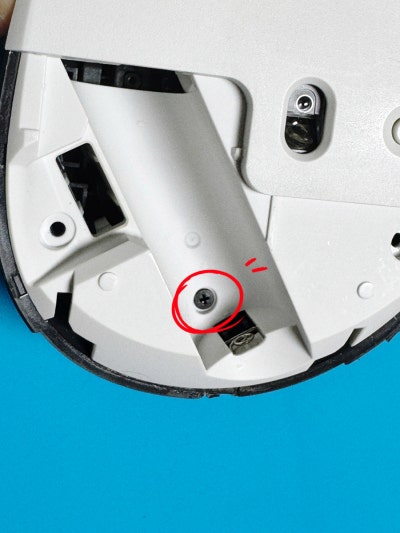

마지막 나사는 건전지 삽입 부분의 스티커를 제거하면 나타납니다.
 |
 |
분해 2. 덮게 분리 (케이블 분리 주의)
덮게를 제거할 때는 연결 케이블들을 주의해서 천천히 열어주세요.

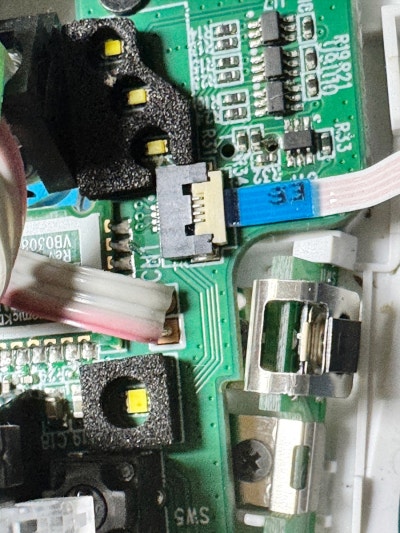

연결 커넥터 하얀 커넥터를 들어올려 케이블을 빼 줍니다.
 |
 |
 |

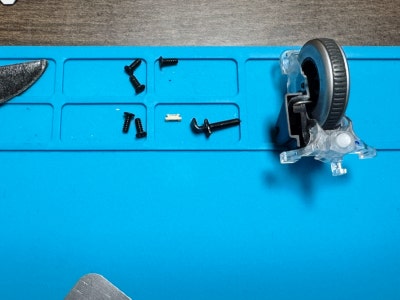

휠 부분을 분리해야 하는데, 막대모양의 검정색 가이드를 왼쪽으로 뽑아주면 휠을 제거할 수 있습니다.
 |
 |
분해 3. 보드 분리
이제 보드를 분리해줘야 하는데요

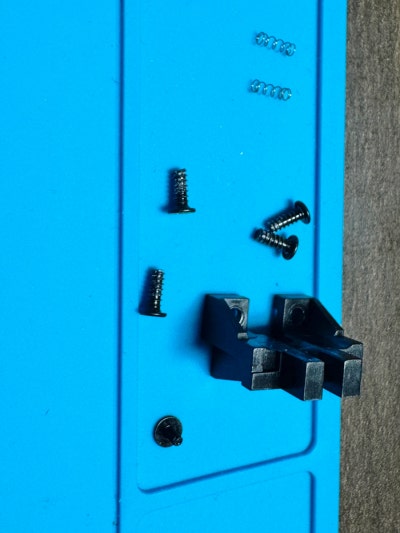

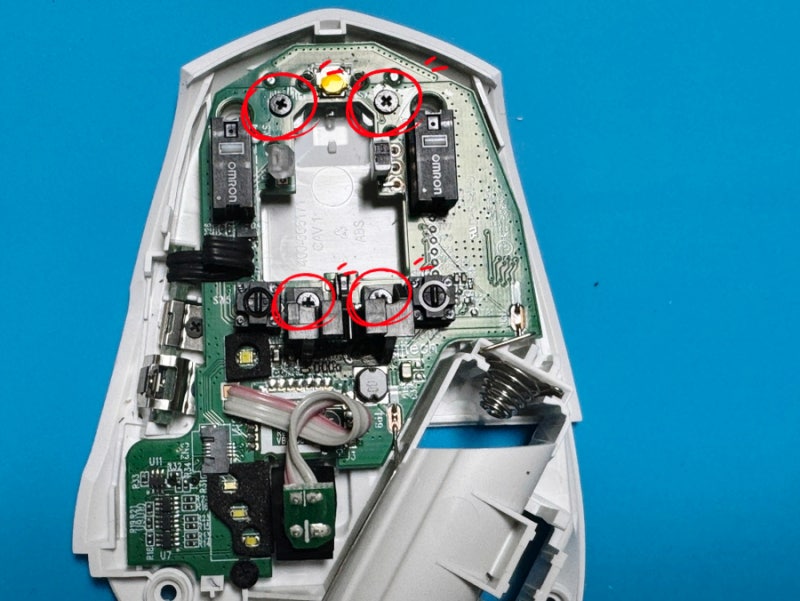

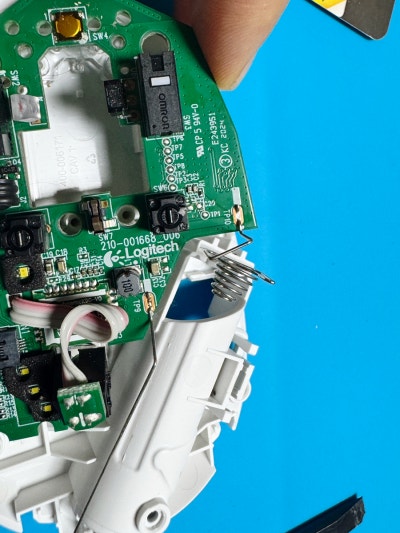

나사를 4개 제거하면 보드를 분리할 수 있는데, 스프링이 고정되어 있지 않기 때문에 튀어 나와 분실할 수 있으므로 주의하시기 바랍니다.
 |
 |

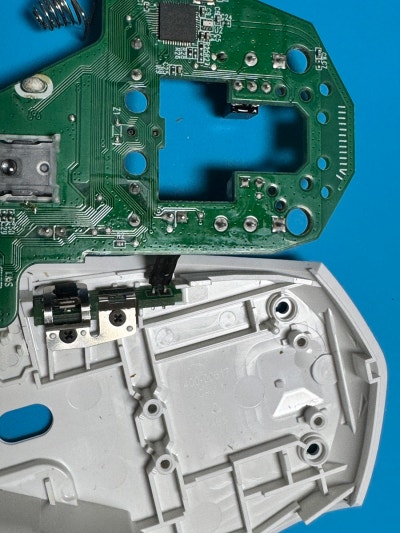

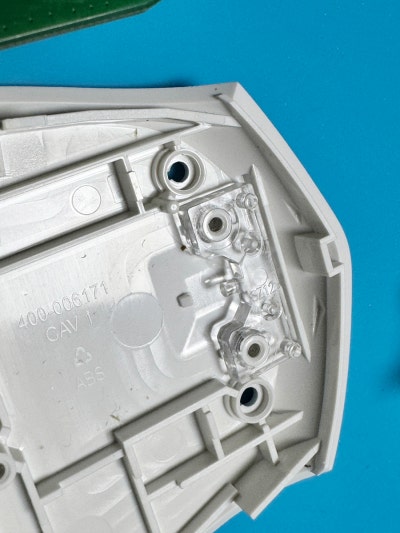

보드를 천천히 들어올리면 하판과 분리됩니다.
 |
 |
 |
버튼 분리

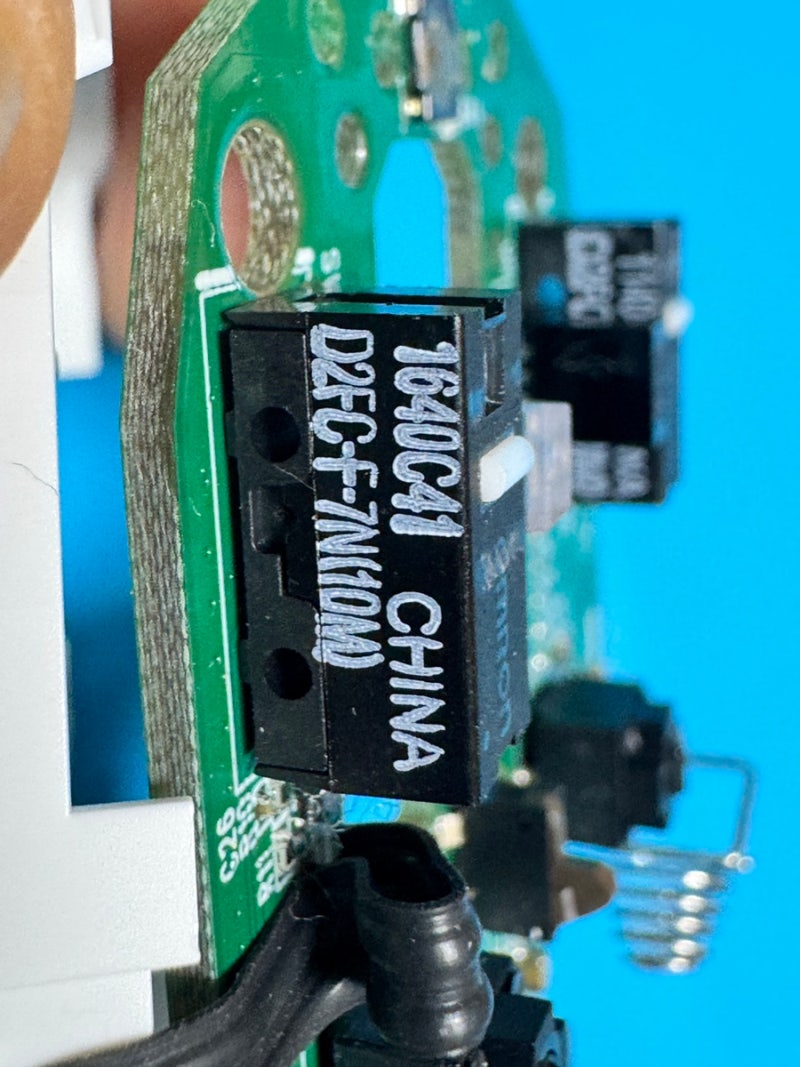

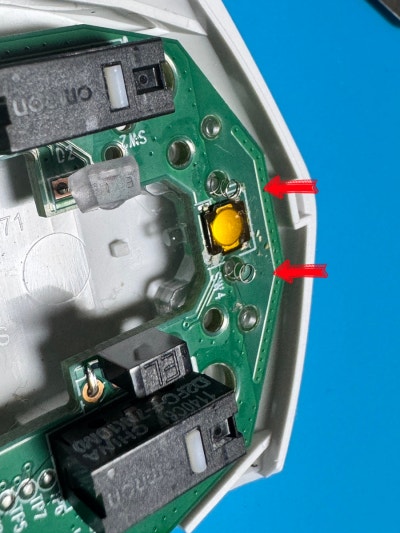

고장난난 버튼의 모델명은 D2FC-F-7N(10M) 입니다.
하판과 보드에 케이블로 연결되어 있는데 이부분은 납땜이 되어 있어 완전 분리를 어렵기 때문에 연결된 상태로 작업하여야 합니다.

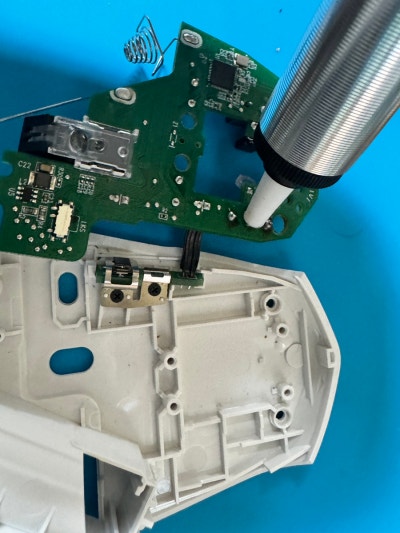

분해할 버튼에 납을 추가로 덧댄 상태에서 납 흡입기로 흡입해 줍니다.
 |
 |
납땜 & 가조립 후 확인
이제 교체할 버튼을 납땜해 주면 되는데요.

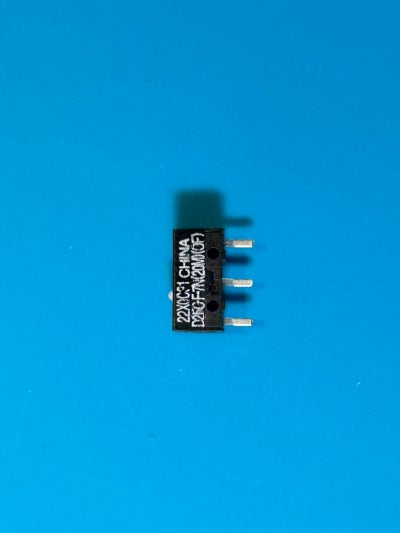

교체할 모델은 D2FCF-7M(20M)(OF) 옴론 차이나 백축으로 전에 G304 수리를 위해 한꺼번에 구입했던 제품을 활용했습니다.
 |
 |
조립은 분해의 역순이구요.
케이블만 연결해서 가조립만 한 상태로 클릭 테스트를 해 보시고 조립하시면 됩니다.
납땜 경험이 있는 분께는 해볼만한 작업이 될 것 같습니다.
